UL 1449浪涌保护器标准更新：新增潮湿环境应用测试要求

2022年10月25日

浪涌保护器（Surge Protective Devices, SPDs）向来被视为电子设备中最重要的一道防护，其能防止累计的电力及功率波动，让被保护的设备不会受突如起来的电力冲击而损坏。浪涌保护器可以是一个独立设计的完整设备，也可以被设计为元件，安装在电力系统的电气设备中。

如上所述，浪涌保护器的用法虽然不同，但在安全功能上，它始终都极其关键。UL 1449标准是现今从业者在申请市场准入时甚为熟悉的标准要求。

随着电子设备的日益复杂化，并且应用在越来越多行业领域，如LED路灯、铁路、5G、光伏和车用电子等，浪涌保护器的使用与发展正在快速增加，行业标准当然也需要与时俱进，保持更新。

潮湿环境的定义

无论是美国消防协会（National Fire Protection Association, NFPA）的 NFPA 70，还是美工电工法（National Electrical Code®, NEC），皆已对“潮湿环境（Damp Location）”明确定义如下：

Locations protected from weather and not subject to saturation with water or other liquids but subject to moderate degrees of moisture. （不受天气影响，不会被水或其他液体浸透，但是会受到适度的潮湿影响的地点。）

具体来说，比如：帐篷、开放式门廊以及地下室或冷藏仓库等，即是法规中所指的“受到适度的潮湿影响”的地点。

当浪涌保护器（如压敏电阻）被安装在终端产品中，极有可能是因为终端产品被安装或使用在湿度易变的环境，而必须考量在这类潮湿环境中，浪涌保护器能否达到一般环境下的安全标准。

潮湿环境下的产品性能评估要求

许多标准皆明文要求产品必须通过一系列的可靠性测试，以此验证产品寿命周期中的性能表现，例如进行高温高湿，冷热冲击，振动和摔落等测试项目。而涉及到模拟潮湿环境的试验，则主要会以恒温恒湿测试来作为主要评估，尤其会采用85°C温度/85% 湿度（一般称为“双85试验“）和40°C温度/93% 湿度这两组参数组合。

恒温恒湿测试旨在通过实验手法加速产品的寿命，它能够很好地评估产品的抗老化能力，包括考量产品在特殊环境下是否具备寿命长、损耗小等特性。

我们曾经对行业进行过问卷调查，结果显示已经有相当一部分的终端产品制造商正在对内部使用的浪涌保护器及元件做出温湿度评估的要求，只是彼时的UL 1449标准尚未有相对应要求，所以制造商必须在取得UL 1449证书后，再自行进行额外的测试；而若是在需要第三方认证报告的情况下，前述的操作流程的可行性就会降低。而且，终端成品申请UL认证时，也会遇到因内部采用的压敏元器件认证报告未纳入潮湿环境应用测试，而需要进行额外评估的状况。

我们了解到客户的需求，决心助力客户解决实际操作上遇到的痛点，UL启动了1449标准的更新计划。

标准所新增的相应测试要求

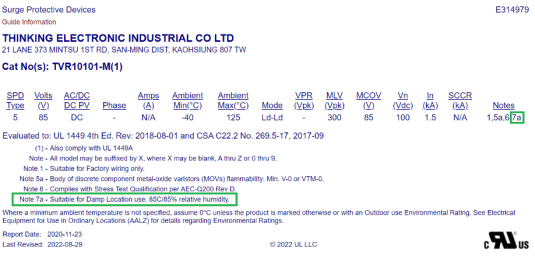

UL 1449标准近期增加了产品在潮湿环境（damp location）应用的测试要求，制造商在申请UL认证的同时，可以选择在测试案件中增加这项新的测试。

正如上述所提到的，潮湿环境应用测试，主要会采用恒温恒湿的测试。以下概述了验证压敏电阻（MOV）/气体放电管（GDT）是否满足潮湿环境应用的测试流程：

测试样品首先会在1000小时的高温高湿条件下进行老化测试，接着将比对压敏电阻的压敏电压、或气体放电管的击穿电压，以确认浪涌保护元器件是否能在长时间的潮湿环境下，仍保持其原有的保护性能。

表一：为标准中分别针对MOV与GDT所要求的测试方式：

MOV 测试项目	GDT 测试项目
压敏电压量测（Varistor Voltage measurement） 1000 小时高温高湿条件（Biased Humidity Test）的老化测试（1000hrs test at rated MCOV, 85±2°C / 85±2% or 40 ±2°C / 93 ±2%）重复进行压敏电压量测	击穿电压量测（Breakdown Voltage measurement） 1000 小时高温高湿条件（Biased Humidity Test）的老化测试（1000hrs test at rated MCOV, 85±2°C / 85±2% or 40 ±2°C / 93 ±2%）重复进行击穿电压量测
